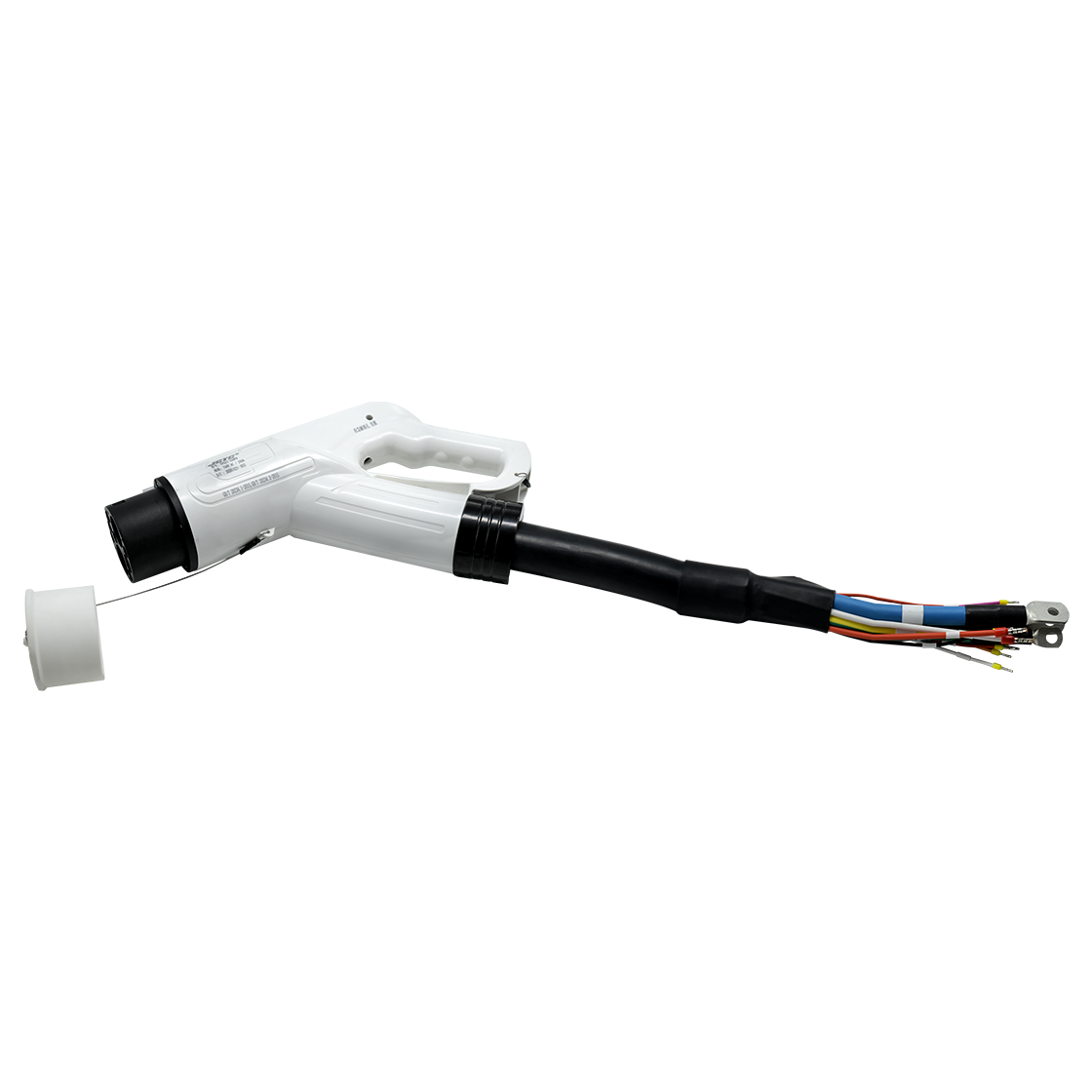

新能源汽車充電槍線的剖析——直流
發布時間：
2025-06-17
來源：
汽車直流充電槍線是電動汽車快速充電的關鍵部件，其電纜設計需滿足高功率傳輸、安全性和耐久性要求。以下是對其電纜結構的詳細剖析：
1. 導體材料
- 高純度銅：采用多股細銅絲絞合，提升柔韌性和導電效率。
- 截面積：通常為 35mm²~120mm²（如250A電流需70mm²），具體根據充電功率（如60kW/150kW/350kW）調整。
- 鍍層處理：部分可能鍍錫防氧化。
2. 絕緣層
- 材料：交聯聚乙烯（XLPE）或硅橡膠，耐高溫（-40℃~125℃）、耐高壓（1000V以上）且阻燃。
- 顏色區分：正極（紅色）、負極（黑色）及信號線（其他顏色）。
3. 屏蔽層
- 雙層屏蔽：
- 鋁箔屏蔽：抗高頻干擾。
- 銅網編織屏蔽（覆蓋率≥80%）：抵御低頻電磁干擾，確保通信穩定。
- 接地線：集成于屏蔽層，導出雜散電流。
4. 冷卻設計（高功率槍線）
- 液冷通道：部分超充槍線內置冷卻液管道，降低溫升。
- 空心導體：少數設計通過中空導體流通冷卻介質。
5. 外護套
- 耐磨材料：聚氨酯（PUR）或氯丁橡膠（CR），抗機械應力、耐油污及紫外線。
- 柔韌性：優化結構設計以適應頻繁彎折（如IP67防護等級）。
6. 信號與控制線
- CAN總線/PLC通信線：用于充電樁與車輛BMS通信（如充電協議握手、功率調整）。
- 低壓線束：包括溫度傳感器線（實時監測接頭溫度）、互鎖信號線等。
7. 關鍵性能參數
- 電流承載：常見200A~500A（液冷槍線可達600A以上）。
- 電壓等級：400V（主流）或800V。
- 充電速度：30分鐘內充至80%（如350kW超充）。
8. 安全設計
- 溫度監控：NTC熱敏電阻實時反饋過熱信號。
- 互鎖回路：充電前檢測接口完整性，異常時斷電。
- 高壓互鎖（HVIL）：防止帶電插拔。
9. 典型標準
- 國際：IEC 62196-3、CCS（Combo）、CHAdeMO。
- 國內：GB/T 20234.3-2015（直流充電接口）。
10. 常見故障點
- 導體氧化：長期使用導致接觸電阻增大。
- 護套開裂：頻繁彎折或低溫硬化引發。
- 屏蔽失效：電磁干擾影響通信。
總結
直流充電槍線是高壓、大電流與精密控制的結合體，其設計需平衡導電效率、熱管理和機械強度。隨著超充技術發展，液冷和高壓平臺（800V以上）將成為未來趨勢。
